تلویزیون شهری

تلویزیون شهری به تابلو های دیجیتال با ابعاد بزرگ گفته می شود که با تکنولوژی LED محتوای تصویری را نمایش می دهد.
این نمایشگر های غول پیکر در سطح شهر ها برای مقاصد مختلفی استفاده می شود. تبلیغات ، پیام های فرهنگی و اطلاع رسانی های همگانی از نمونه استفاده های این بیلبورد ها هستند.

تلویزیون شهری انواع مختلفی دارد : فضای باز ، فضای بسته ، نمایشگر منحنی ، استیج و …

طراحی و چیدمان متنوع این محصول باعث شده که در شهرهای بزرگ بسیار مورد استقبال قرار بگیرد و توسط ارگان ها ، مراکز خرید و حتی فروشگاه های مختلف مورد استفاده قرار بگیرد.

در اینجا با انواع ، قطعات و نحوه ساخت و ارتباط تلویزیون شهری آشنا می شویم.

قطعات تلویزیون شهری

ماژول LED :

ماژول تلویزیون شهری اصلی ترین قطعه تلویزیون محسوب می شود. ماژول LED دسته های متنوعی دارد که در حد آشنایی در اینجا توضیح میدهیم.

مهم ترین شاخصه ماژول LED دات پیچ یا همان فاصله ی بین پیکسل هاست که با حرف P نشان داده می شود. برای مثال ماژول P2.5 ، فاصله بین LED ها 2.5 میلی متر می باشد. هر چه این عدد کمتر باشد کیفیت تصویر ماژول بهتر است.

ماژول LED در کابینت های مخصوصی کنار هم قرار میگیرند و بلوک های بزرگ تری را می سازند. در هر ماژول LED معمولا یک ورودی دیتا ، خروجی دیتا و یک سوکت اتصال تغذیه وجود دارد.

شاخصه های مهم دیگر ماژول ها شدت نور ، فرکانس اسکن ، کیفیت چیپ LED و کیفیت بدنه و ماسک LED می باشد که باید به آن توجه کرد.

برد کنترل :

ماموریت برد کنترل ، گرفتن تصویر از سیستم و ارسال آن بروی ماژول های LED است . برد های کنترل هر کدام محدودیتی برای پشتیبانی از تعداد پیکسل دارند. برای همین از برای ابعاد بزرگ ، از برد های بیشتری استفاده می شود.

امکانات متنوع در پخش تصاویر باعث شده مدل های مختلفی از ین کنترلر های تلویزیون شهری در بازار موجود باشد. در اکثر موارد برد های کنترل تلویزیون شهری به دو دسته آنلاین و آفلاین تقسیم می شوند که این دو تفاوت های زیادی دارند.

برد های کنترل آنلاین تصاویر ورودی را مستقیم بروی تلویزیون شهری نمایش میدهند ، اما در برد های آفلاین ، ابتدا تصویر روی حافظه ی برد قرار میگیرد و از آنجا مجددا پخش می شود. اتنخاب برد کنترلر درست بسیار در کیفیت تصویر موثر است .

منبع تغذیه :

منبع تغذیه یا همان پاور برق شهری (AC) را به برق مستقیم (DC) تبدیل می کند که مورد استفاده تجهیزات الکترونیکی است. ولتاژ کاری همه تجهیزات تلویزیون شهری 5 ولت است. برای این نمایشگر ها از پاور های صنعتی استفاده می کنند. کیفیت انرژی مصرفی در تجهیزات الکترونیک بسیار مهم است و نوسان آن موجب ضرر های بسیار زیادی خواهد شد.

پاور تلویزیون شهری تعداد مشخصی خروجی dc ، یک ورودی ac ، کانکتور ارت و پتانسیومتر تغییر ولتاژ دارد.

کابینت تلویزیون شهری :

یکی از مهم ترین مولفه های نمایشگر LED یکدست بود تصویر است . کابیت های LED و کیفیت ساخت آن تاثیر زیادی روی یکنواختی تصویر دارد . این کبینت ها با آلیاژ های از آبومینیوم و آهن بارنگ هی ضد خش تولید می شوند.

کابینت ها باید سهولت در تعمیرات و راحتی در مونتاژ را دارا باشند. پس از اینکه روی کابینت ها ماژول ها ، پاور ها و بر کنترلر نصب شد ، در محل تلویزیون روی هم سوار می شوند.

برای عبور اتصالات تغذیه و دیتا ، این کابینت ها از کناره ها بهم راه دارند. وزن کابینت LED در راحتی مونتاژ بسیار تاثیر گذار است.

ویدیو پروسسور :

ویدیو پروسسور ورودی های مختلف تصویر ( مثل HDMI ، DVI و…) را دریافت می کند و با توجه به اندازه تصویر آن را برای نمایش بهینه سازی می کند. ویدیو پروسسور بسته به استفاده امکانات مختلفی دارد که با قیمت آن رابطه مستقیم دارد.

نمایش همزمان چند تصویر ، تنظیم رنگ و درخشندگی ، نمایش روان و بدون افت فریم ، نمایش انواع ورودی های دیجیتال و آنالوگ از ابتدایی ترین امکانات ویدیو پروسسور ها هستند که در تصویر نهایی تاثیر بسیار زیادی دارند.

ویدیو پروسسور معمولا در محل اپراتور می باشد و از همان مکان تغییرات را روی نمایشگر اعمال می کند. اخیرا قرار دادن ویدیو پروسسور برای تلویزیون ضروری است.

سیستم سرمایش :

هر وسیله ی الکترونیکی هنگام فعالیت ، بدون شک ایجاد گرما می کند. گرمای تولید شده تا حد معمولی طبیعی است اما بیش از آن آسیب های جدی به سیستم میزند و همینطور ممکن است ایجاد خطر بکند. تلویزیون شهری نیز از این قائده مستثنی نیست. کارکردن منابع تغذیه ، برد ها و ماژول ها در اتاقک باعث گرمای زیادی می شود که حتما نیازمند سیستم تهویه قدرتمندی است.

برای محاسبه این سیستم با توجه به شرایط آب و هوایی منطقه و ابعاد نمایشگر باید توان سیستم را انتخاب نمود.

انواع تلویزیون شهری

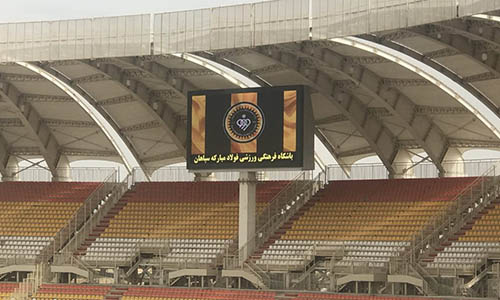

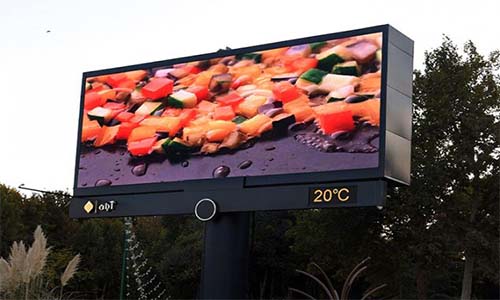

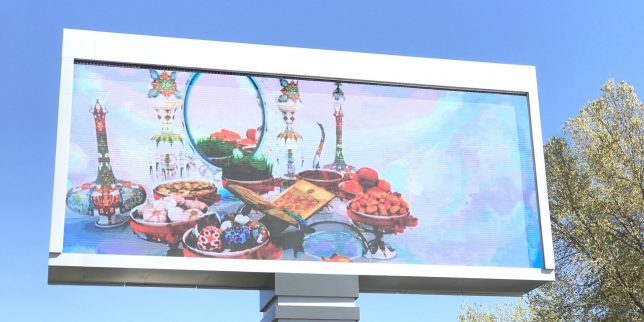

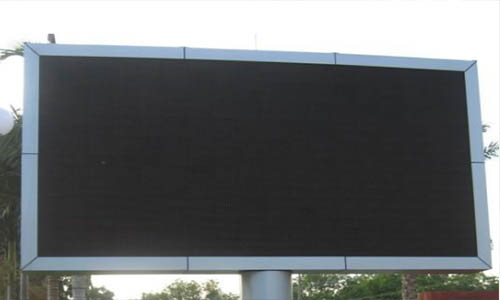

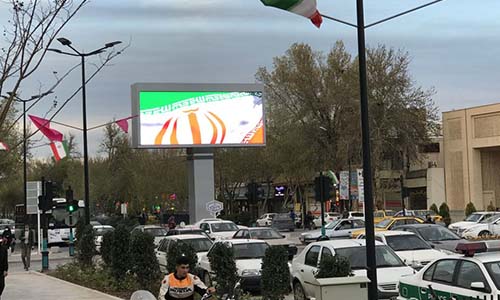

تلویزیون شهری فضای باز

این نمایشگر ها در سطح شهری بزرگ و در حال پیشرفت قابل مشاهده است. تلویزیون فضای باز برای استفاده های تبلیغاتی و اعلان های شهری قابل استفاده است. در این نوع ، نمایشگر بصورت دائمی بروی یک سازه در سطح شهر نصب می شود که ارتفاع ، اندازه و زاویه دید آن نیاز به محاسبات پیشرفته ای دارد. این نوع نمایشگر از قطعات مقاوم در برابر عوامل فرسایشی ساخته می شود (IP68) و ماژول LED آن از شدت نور بیشتری برخوردار است.

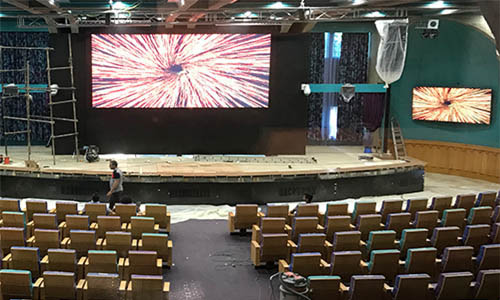

تلویزیون شهری فضای بسته

نمایشگر های داخل سالن در حال جایگزین شدن به جای سیستم های قدیمی مانند ویدیو پروژکتور است که مشکلات آن را پوشش می دهد. از جمله این مشکلات تاریک شدن سالن در هنگام نمایش محتوا است که نمایشگر های LED این مشکل را ندارند. اینمایشگر ها بدلیل مشاهده در مدت زمان طولانی توسط نمایشگر باید شدت نور کمتری و فرکانس بالاتری داشته باشد تا چشم بیننده را دچار خستگی و مشکل نکند.

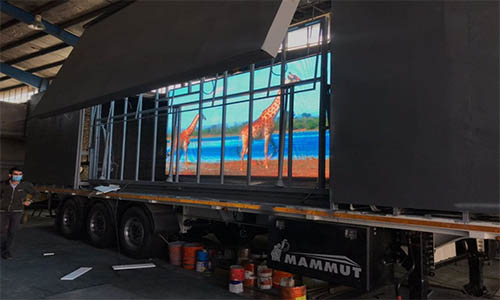

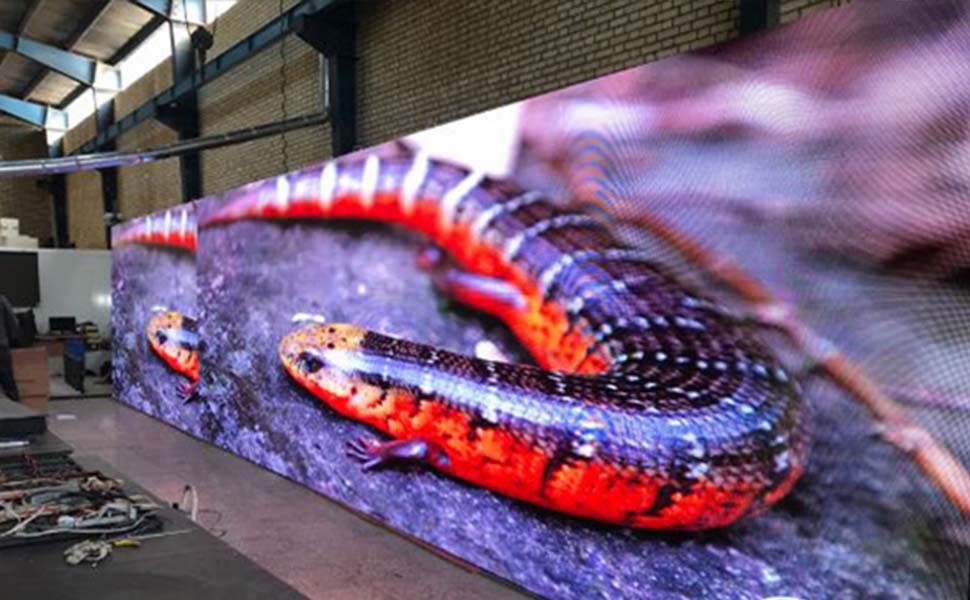

تلویزیون شهری رنتال

تلویزیون شهری رنتال رایج ترین و پرکاربرد ترین تلویزیون شهری است که همان طور که از نامش مشخص است بصورت موقت بکار گرفته میشود. کابینت این نوع آسان نصب است و توسط کمترین استراکچر در محل تلویزیون قابل مونتاژ و استفاده است. تلویزیون رنتال اما مشکلات خود را دارد که یک مشکل اصلی آن خرابی بالا بدلیل جا به جایی و حساسیت کابینت ها است. تلویزیون رنتال نیز دو نوع فضای باز و بسته دارد.
